Modellazione per superfici

Nella modellazione 3D per superfici, i punti di controllo matematici (CV) possono essere visualizzati, spostati e controllati dal modellatore. Con un controllo accurato dei CV è possibile la determinazione al 100 % di curve e superfici ad alta qualità.

La lavorazione / controllo delle superfici per mezzo dei CV è possibile solamente con alcuni programmi CAD, tra cui Alias.

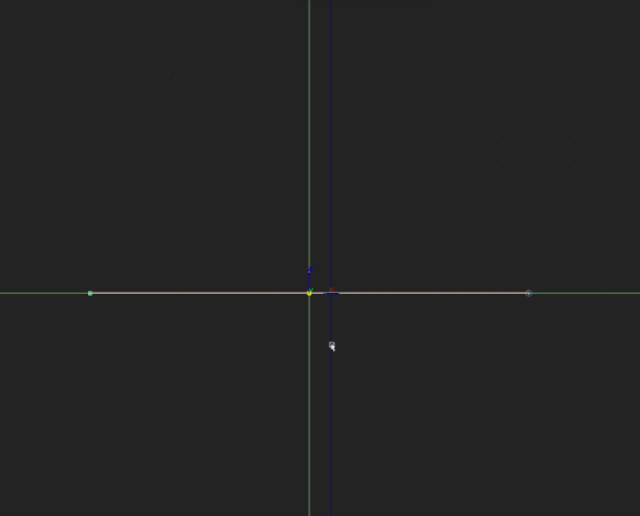

Nell’ esempio successivo viene mostrato come il movimento di questi CV influenzi l’andamento di una semplice parabola.

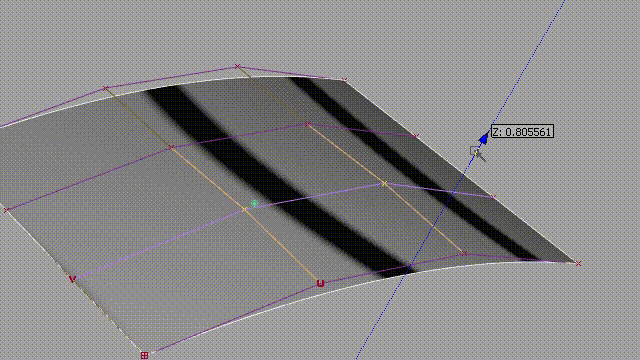

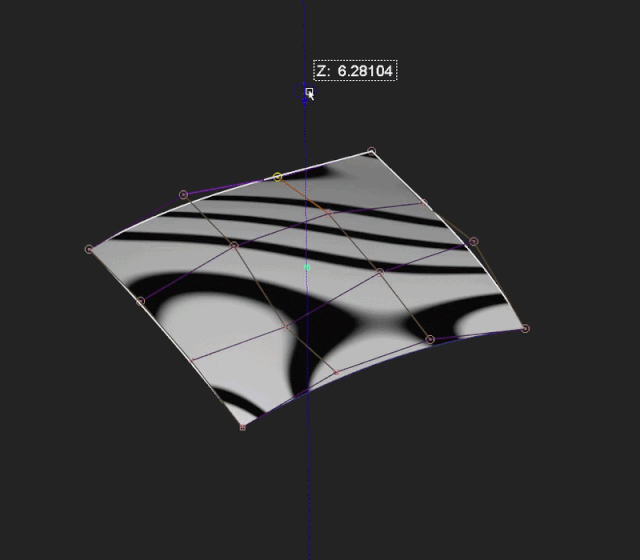

Naturalmente anche le superfici possiedono questi punti di controllo (CV) e così come la curva precedente possono essere modificate a proprio piacimento. Nella GIF successiva, viene mostrato come il movimento tridimensionale dei CV  abbia un’enorme influenza sui riflessi (Highlight) della superficie in considerazione.

Per questo motivo è sconsigliato la creazione di un modello con un’ unica superficie (ci vorrebbe un numero troppo grande di CV). Per ottenere un risultato di qualità, bisogna sempre suddividere l’oggetto in più superfici per avere un facile controllo delle stesse.

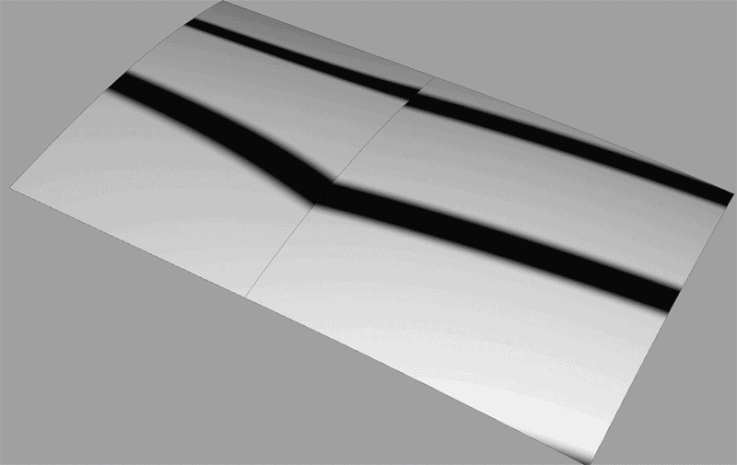

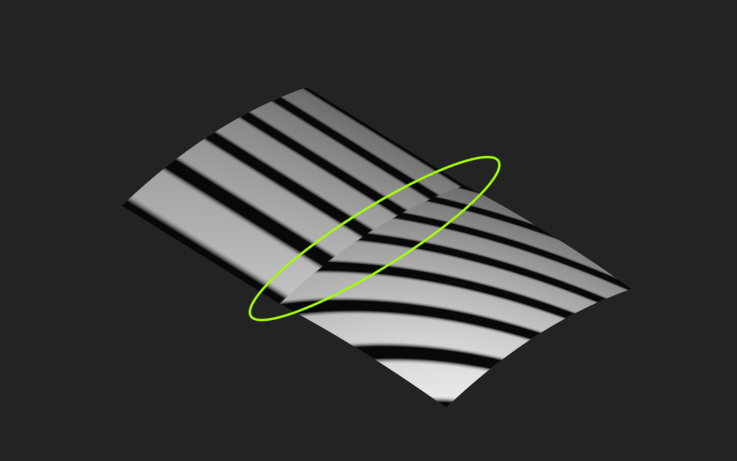

Nell’esempio successivo viene mostrato per gradi come collegare la superficie di sinistra con quella di destra. Dopo che il posizionamento di tutti i CV è stato corretto, si può vedere come i riflessi finali della superficie scorrano bene.



Questi esempi appena fatti hanno lo scopo di dare un’idea generica su come funzioni il 100 % del processo di modellazione per Superfici 3D.

Come già detto, ci sono differenti teorie su come scomporre un oggetto in superfici. I punti seguenti dovrebbero determinare se una scomposizione è corretta oppure no:



·        La geometria corrisponde con l’oggetto pensato dal designer/cliente

·        Riflessi perfetti con assenza di errori

·        E’ possibile fare un offset delle superfici

·        I macchinari di stampa o fresa possono leggere i dati correttamente



Per rispettare questi 4 parametri non è necessaria solamente una buona immaginazione 3d ma anche molta esperienza nel campo della scienza della modellazione per superfici. In questo caso saper gestire il software CAD è la parte più semplice.

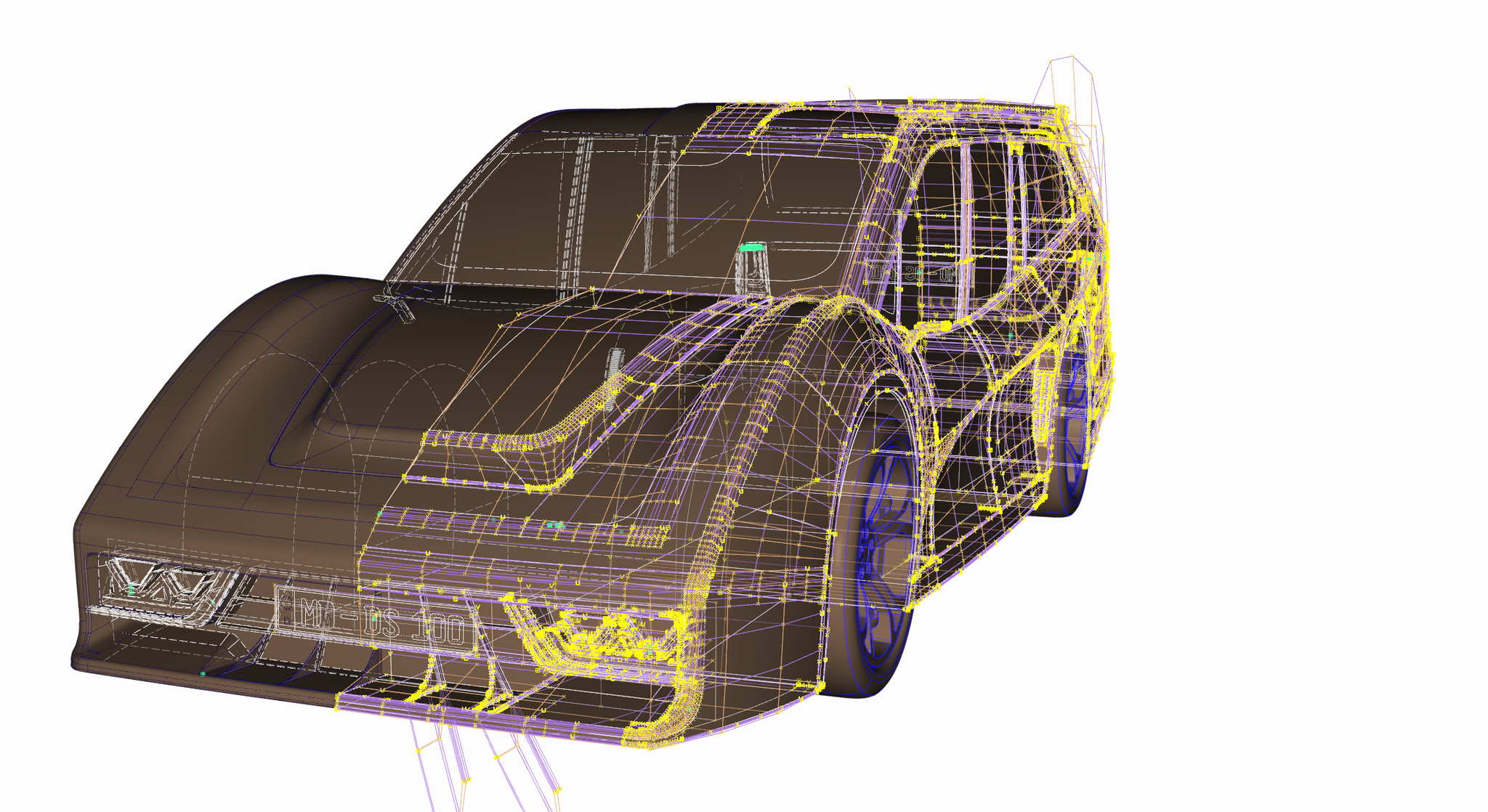

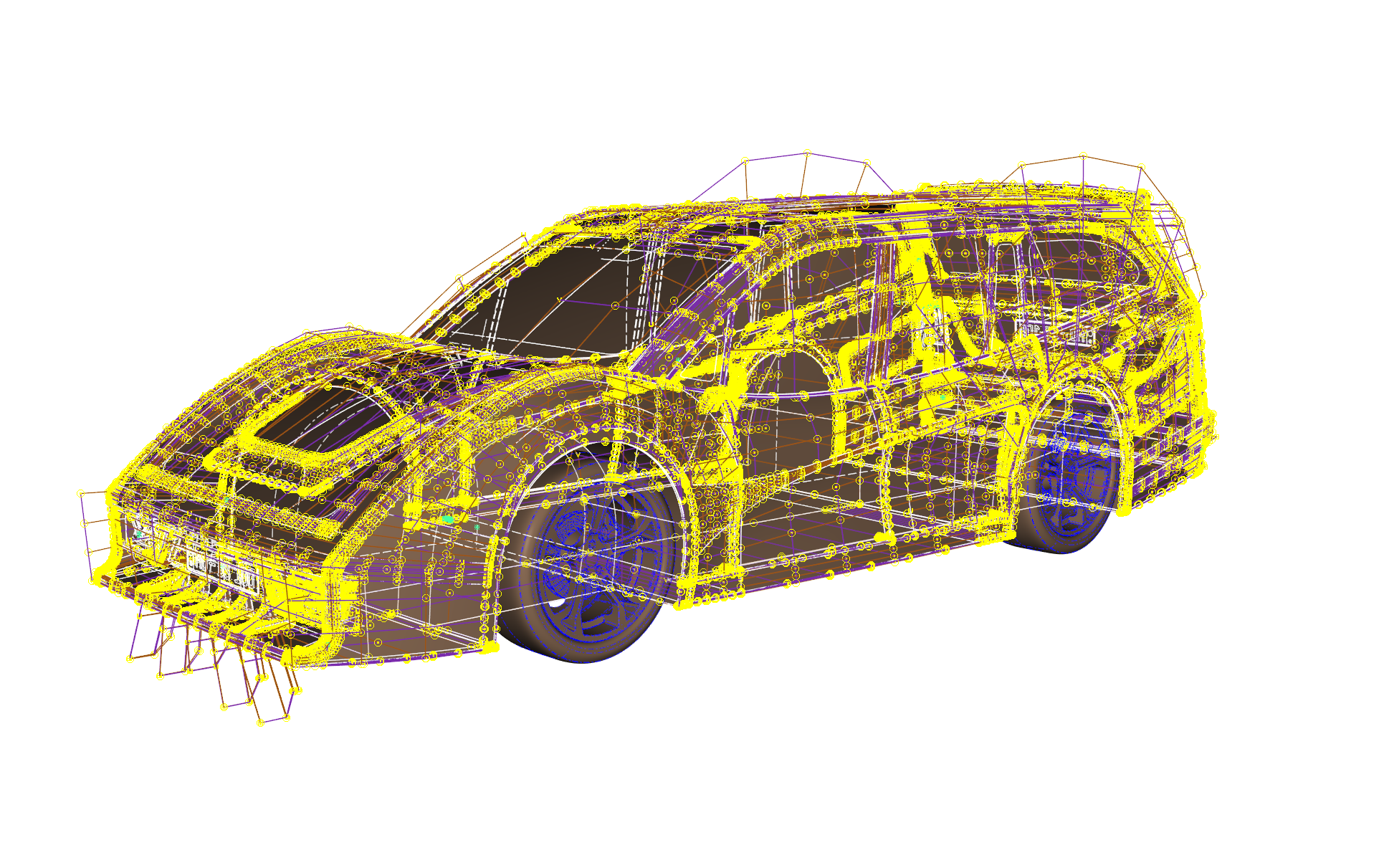

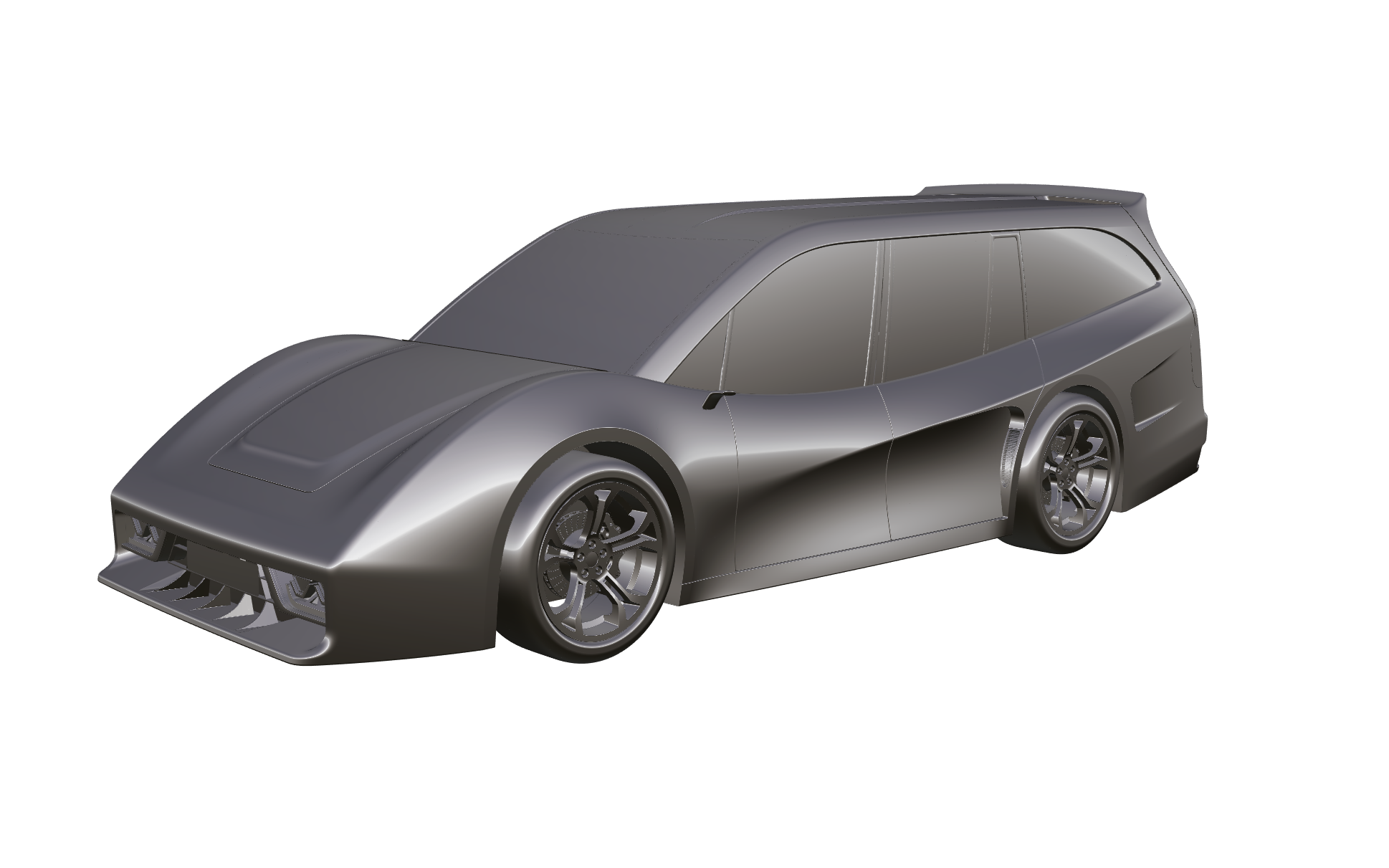

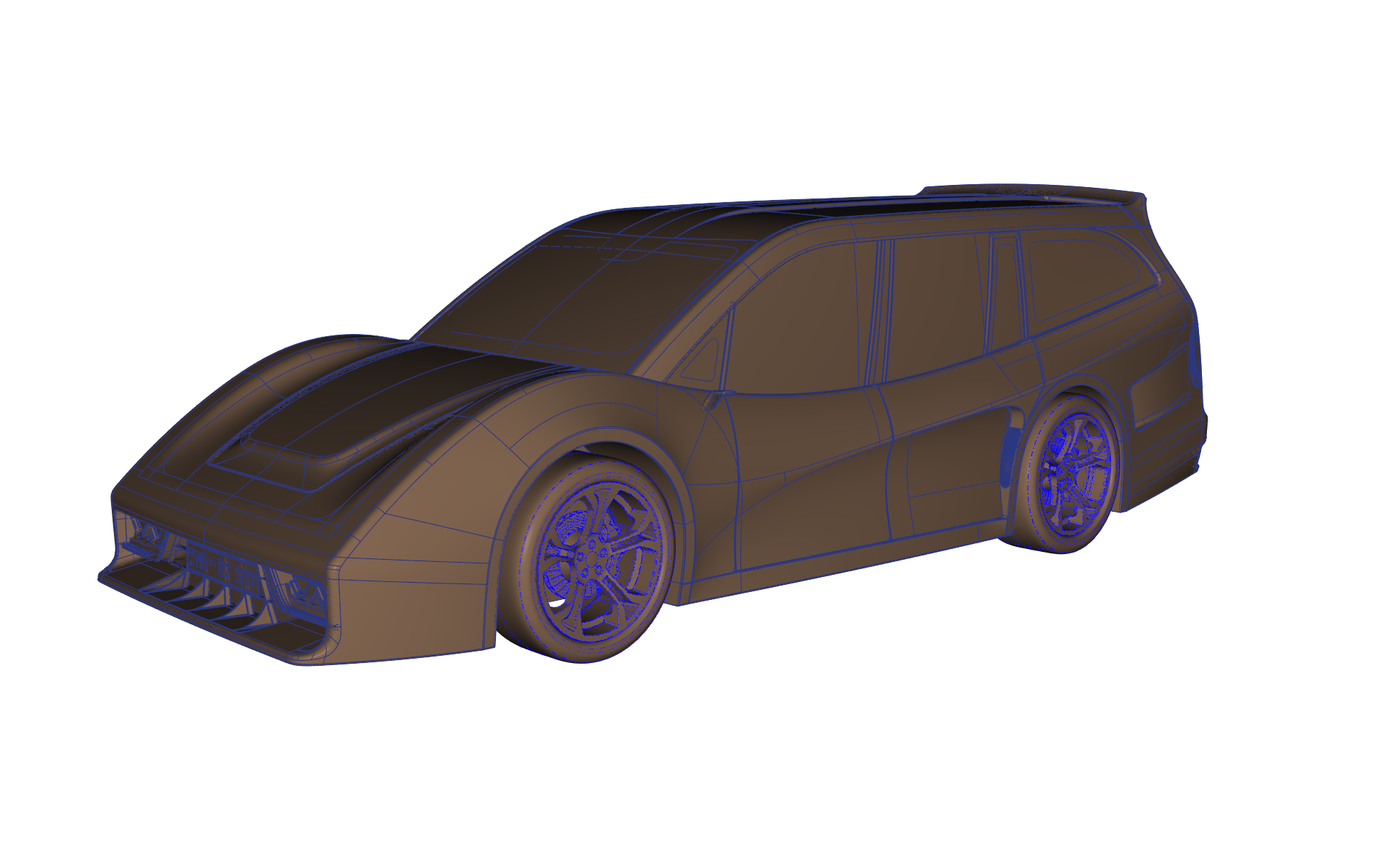

Con l’aiuto delle immagini seguenti, che mostrano la scomposizione per superfici della mia auto e i CV delle superfici stesse, si può facilmente riconoscere dove le superfici debbano essere divise.
